Coleman200A sears専用 ニキシー管時計ランタンキット (受注生産品)


オリジナルのランタンのイメージを再現するために内部にほどよい明るさのルナホワイトの照明が点灯します。
お手軽に200A及び、sears 476,72211を希少なニキシー管を使用した時計に変身させることができます。
(タンクやランタン本体の加工・切断・穴開けを一切行いませんので、いつでも元のガソリンランタンへ戻すことが可能)


販売終了

照明器具からユニークでクールなニキシー管の
独特な光が魅力的な時計に!


Electric Lantern kit For COLEMAN200A
LANTERN & Sears Model 476.72211


MODEL NCK200-01A



製品カタログはこちら >


● 「キットの取り付け方法」「取扱説明書」が付属します。

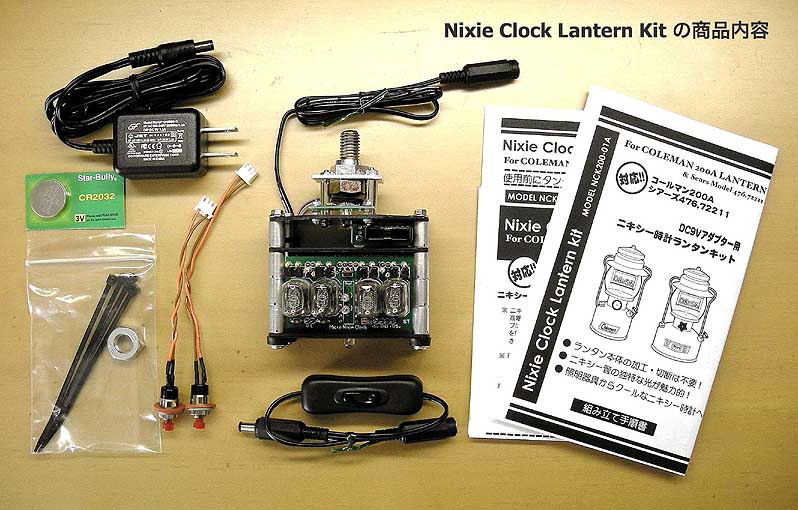

■ 本キットの内容

・ニキシー管時計モジュール (ルナホワイト照明2灯付) 1個
・動作確認評価用 ACアダプター DC9V (PSE取得品) 1個
・中間スイッチケーブル (時計電源OFF用) 1個
・押しボタンスイッチ 2個
・動作確認用ボタン電池CR2032 1個
・結束バンド 4本  ・取付特殊ナット 1個
・取扱説明書 (回路図付き) 1冊  ・キット組込手順書 1冊

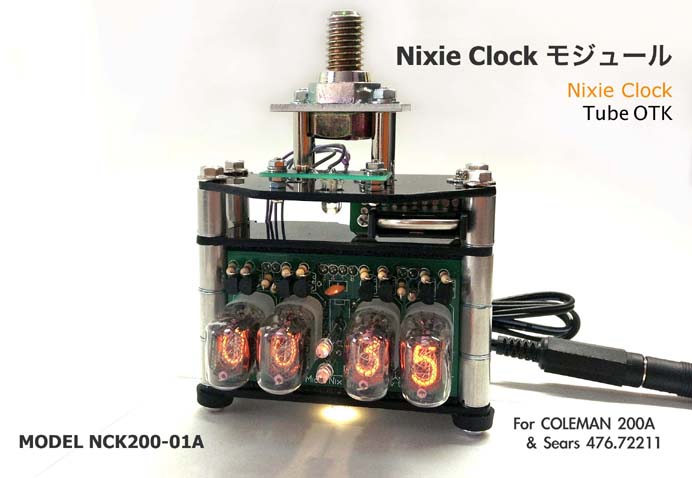

ニキシー管時計モジュール
(ルナホワイト照明2灯付)

高さ106mmX横78mmX奥行き54mm


■ 時計機能について (うるう年対応)

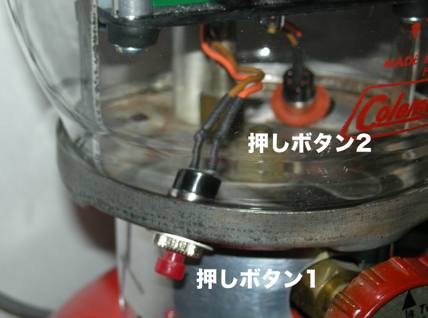

付属の押しボタンスイッチをランタンフレーム下部の既在の2つの穴 (オプションのイグナイターなどを取り付ける場所)に
ナット締めして取付て頂きます。
このボタン配置により、ランタンの外観を損ねることなく、時計操作はフレーム下部に取付けられたボタンスイッチ1と
ボタンスイッチ2を使用して時刻設定、アラーム設定が行えるようになります。
ボタン1を押すことにより、時間(時:分) -> 時間(分:秒) -> アラーム1 -> アラーム2 -> 日付(日:月) の表示と切替わり、
ボタン2は主に時計の設定を行うような場合に使用します。

※ 本モジュールはGPSや電波を使用した時刻合わせ機能がございませんので、月平均±30秒程度の狂いが生じます。
(狂いは周辺環境により変化します。定期的に時刻調整を行ってください。)


■ 停電時について

  内蔵バックアップ電池により停電時用の時刻バックアップを行います。
  内蔵バックアップ電池が寿命になっても時計は機能しますが、停電時の時刻バックアップが行われません。
  (停電時正しく動作させるにはバックアップのボタン電池CR2032 (1個)の交換が定期的に必要です。)


  詳細はこちらを参照して下さい。内部ボタン電池交換手順 (PDF)



■ アラームについて
  2つの任意の時間イベントが設定出来るアラーム機能があります。(ブザーでお知らせ)設定は、ボタン1及びボタン2で設定します。


■ ニキシー管及び、時計の耐久性に関して
ニキシー管は大変希少なもので現在は新たに製造が行われておりません。
本モジュール搭載のニキシー管はUSSR OTK製となり、ニキシー管に若干のバラツキがございます。
また、モジュール主要部品は欧州からの輸入品、日本での組立となります。
ニキシー管を長もちさせるためには、こまめに電源をお切りください。
(付属の中間スイッチケーブルを接続することで手元で電源がOFFにできます。)


オリジナルのランタンのイメージを再現するために内部にほどよい明るさのルナホワイトの照明が点灯します。

ランタンフレーム下部に取り付けられたボタンにより時計の設定を行います。
モジュールにルナホワイト
2灯のLEDを搭載

■ 本キットに対するご注意
※ このキットはハンドメイド部品が一部使用されています。
  従いまして、各部仕上がり精度にはバラツキがございますし、加工時に出来た小キズなどがある場合があります。
  また、本文使用の写真には開発中のものが含まれますので、実際のモジュールと細部で異なる場合がございます。
  細部の改良・形状の変更を常時行っておりますのでご了承ください。
※ ランタンの改造・電子部品の取付は必ず個人の責任において行ってください。
  このキットの誤った使用により発生したトラブル、事故、火災などの重大事故につきましては、一切の責任を負えません。
※ このキット取り付け作業前にタンクのガソリンを完全に抜き取ってください。
※ このキット取り付け後は、雨、水などがかからない屋内でご使用ください。

※ このキットに使用されているニキシー管は大変希少なもので現在は新たに製造が行われておりません。
  従いまして修理対応部品としてニキシー管の今後の入手が非常に困難であると予想されるため、継続的な修理対応は非常に

困難ですがご要望があれば可能な限り修理対応させていただきます。

※ 本キットは部品でのご提供となりますので、本キットのみでの動作は行えません。
※ Coleman 200A及び、sears 476,72211ランタン本体は付属しません。

※ その他の注意事項は付属のマニュアルをご参照ください。

デザイン・仕様などは改良のため予告なしに変更する場合があります。


商品のご購入に関して


この商品の販売は終了いたしました。


◆ 本キットには手順書・取扱説明が付属します。

製品には全てのドキュメントが付属します。下記はそのドキュメントの一部です。参考までにご参照ください。

Nixie Clock Lantern Kit 組み立て手順書1 (PDF)

Nixie Clock Lantern Kit 組み立て手順書2 (PDF 掲載予定なし)

・Nixie Clock Lantern Kit 取扱説明書1 (PDF 1ページ目)
・Nixie Clock Lantern Kit 取扱説明書2 (PDF 掲載予定なし)

・Nixie Clock Lantern Kit 内部ボタン電池交換手順 (PDF)
